Cisco Packet Tracer

27 Février 2022

Packet Tracer est un simulateur de matériel réseau Cisco.
Cet outil est créé par Cisco Systems qui le fournit gratuitement aux centres de formation, étudiants et diplômés participant, ou ayant participé, aux programmes de formation Cisco.

Table des matières

1. Installation.
2. Listes commandes routeur
3. Listes commandes switchs
4. CIDR
5. Exercice 1
6. Exercice 2
7. Exercice 3
8. Exercice 4
9. Exercice 5
10. Exercice 6
11. Exercice 7

1. Installation :

Rendez-vous sur le site Cisco Packet Tracer

Sélectionnez le cours qui vous convient pour télécharger gratuitement la dernière version de Packet Tracer. Inscription Cours

une fois enregistrer sur le site vous pouvez telecharger Cisco Packet Tracer ici

2. Listes commandes routeur :

Utilisateur privilégié :

enable

Mode de configuration globale (à effectuer à partir du mode Privilégié) :

configure terminal

Mode de configuration d'interface (exemple gigaEthernet 0/1 / ip adress 192.168.10.254/24)

interface gigaEthernet 0/1

ip address 192.168.10.254 255.255.255.0

Activation de l'interface

no shutdown

Affiche les ip donnés aux différents interfaces

show ip interface brief

Afficher la table de routage IP

show ip route

3. Listes commandes switchs :

Utilisateur privilégié :

enable

Mode de configuration globale (à effectuer à partir du mode Privilégié) :

configure terminal

créer un vlan + nom (exemple vlan 10 RH)

vlan 10

name RH

Pour supprimer un vlan (exemple vlan 10)

no vlan 10

Pour configurer un port en mode access (exemple fastEthernet 0/1 / vlan 10)

interface fastEthernet 0/1

switchport mode access

switchport access vlan 10

Pour configurer un port en mode trunk switchs niv3 (exemple fastEthernet 0/1 / vlan 10)

interface fastEthernet 0/1

Puis mettre l'ip

192.168.1.4 255.255.255.0

encapsulation dot1q 10

exit

ip routing

Pour ajouter plusieurs ports à un vlan (exemple de 7 à 12)

interface range fastEthernet 0/7-12

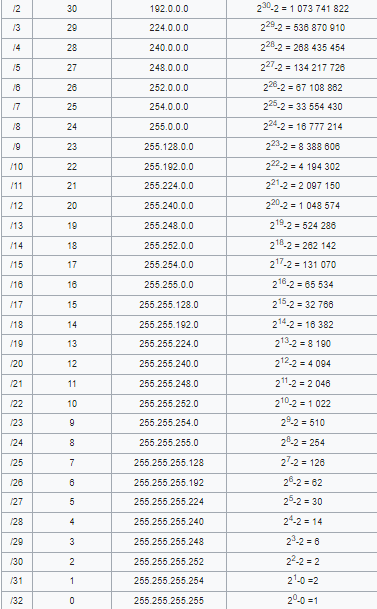

4. CIDR :

5. Exercice 1 :

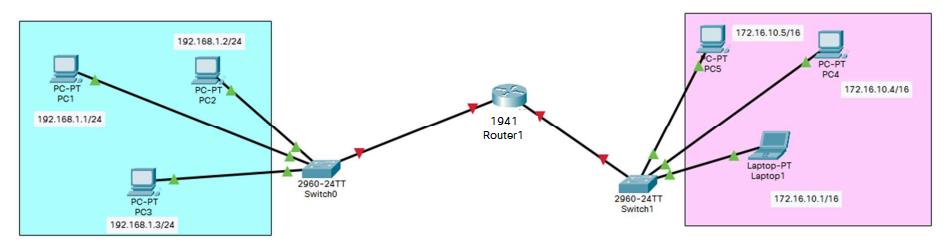

Exercice 1

Configurer les ordinateurs et vérifier leurs connectivités
Ajouter un serveur DHCP sur les deux réseaux et configurer les
Configurer les ordinateurs afin qu’il obtienne les adresses IP dynamiquement
Que se passe t-il si un ordinateur n’arrive pas obtenir un IP du serveur DHCP

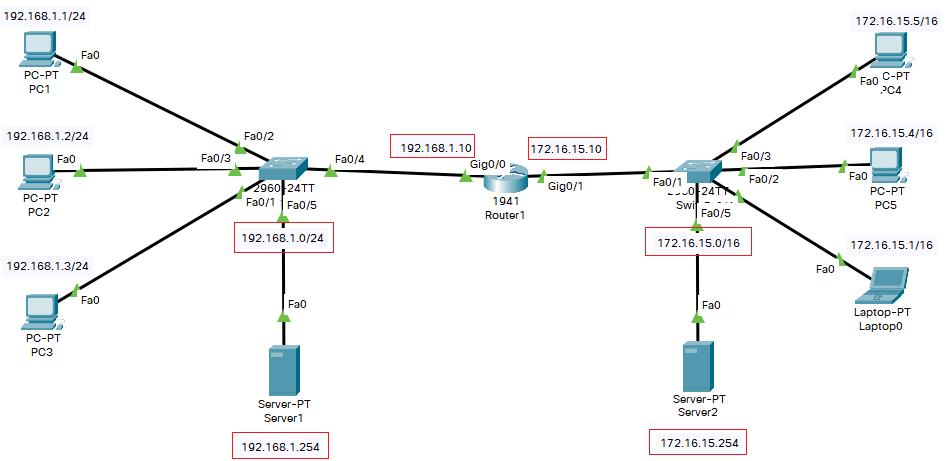

Solution Exercice 1

Definir les ip ou ya un rectangle rouge

Cliquer sur le modem puis aller dans cli (si il vous demande quelque chose entrer no).

--- System Configuration Dialog ---

Would you like to enter the initial configuration dialog? [yes/no]: no

Press RETURN to get started!

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface gigabitEthernet 0/0
Router(config-if)#ip address 192.168.1.10 255.255.255.0
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up

Router(config-if)#exit
Router(config)#interface gigabitEthernet 0/1
Router(config-if)#ip address 172.16.15.10 255.255.0.0
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

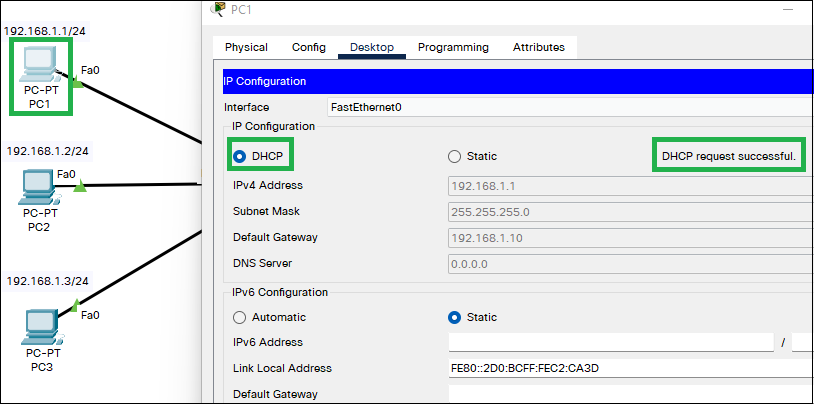

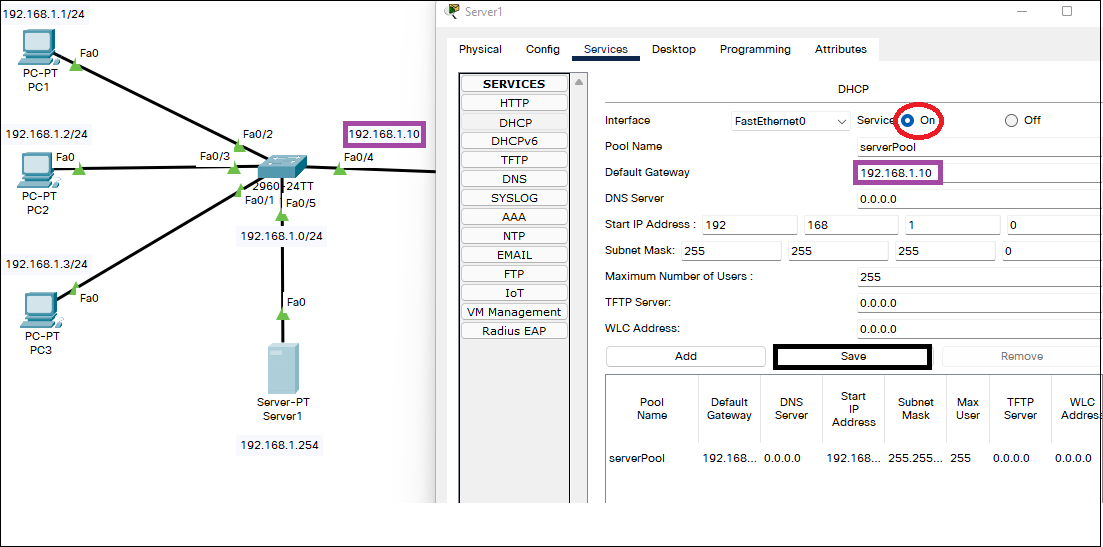

Cliquer sur le serveur DHCP puis Desktop puis ip configuration comme sur l'image en dessous

Cliquer de retour sur le serveur DHCP puis aller dans service / DHCP cocher service DHCP sur on puis entrer la gateway puis save

Configurer les ordinateurs afin qu’il obtienne les adresses IP dynamiquement

rentrer les adresses ip DHCP en ligne de commande cliquer sur le PC puis dans desktop puis dans commande prout

Donne les information

ipconfig /all

C:\>ipconfig /all

FastEthernet0 Connection:(default port)

   Connection-specific DNS Suffix..:
   Physical Address................: 00D0.BCC2.CA3D
   Link-local IPv6 Address.........: FE80::2D0:BCFF:FEC2:CA3D
   IPv6 Address....................: ::
   IPv4 Address....................: 192.168.1.1
   Subnet Mask.....................: 255.255.255.0
   Default Gateway.................: ::
                                     192.168.1.10
   DHCP Servers....................: 192.168.1.254
   DHCPv6 IAID.....................:
   DHCPv6 Client DUID..............: 00-01-00-01-73-B5-A3-95-00-D0-BC-C2-CA-3D
   DNS Servers.....................: ::
                                     0.0.0.0

Bluetooth Connection:

   Connection-specific DNS Suffix..:
   Physical Address................: 00E0.F956.9B82
   Link-local IPv6 Address.........: ::
   IPv6 Address....................: ::
   IPv4 Address....................: 0.0.0.0
   Subnet Mask.....................: 0.0.0.0
   Default Gateway.................: ::
                                     0.0.0.0
   DHCP Servers....................: 0.0.0.0
   DHCPv6 IAID.....................:
   DHCPv6 Client DUID..............: 00-01-00-01-73-B5-A3-95-00-D0-BC-C2-CA-3D
   DNS Servers.....................: ::
                                     0.0.0.0

Supprime tout les ip

ipconfig /release

C:\>ipconfig /release

IP Address......................: 0.0.0.0
Subnet Mask.....................: 0.0.0.0
Default Gateway.................: 0.0.0.0
DNS Server......................: 0.0.0.0

Re donner une adresse ip dhcp

ipconfig /renew

C:\>ipconfig /renew

IP Address......................: 192.168.1.1
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.1.10
DNS Server......................: 0.0.0.0

Que se passe t-il si un ordinateur n’arrive pas obtenir un IP du serveur DHCP?

il faut relancer ipconfig/release puis Ipconfig /renew

6. Exercice 2 :

Solution Exercice 2

ETAPE 1 :

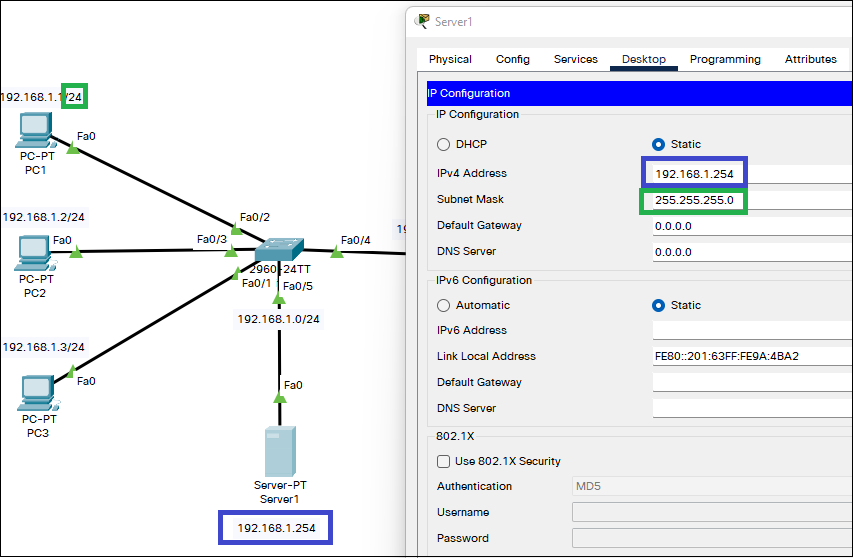

Choisir une ip pour le serveur DHCP (192.168.1.1) puis le configurer.

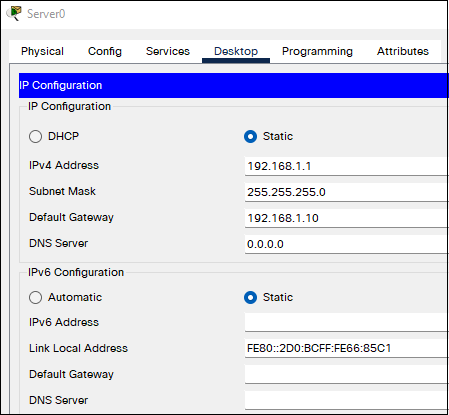

Cliquer sur le serveur DHCP puis dans DESKTOP puis IP-CONFIGURATION mettre les informations (ip + masque + passerel).

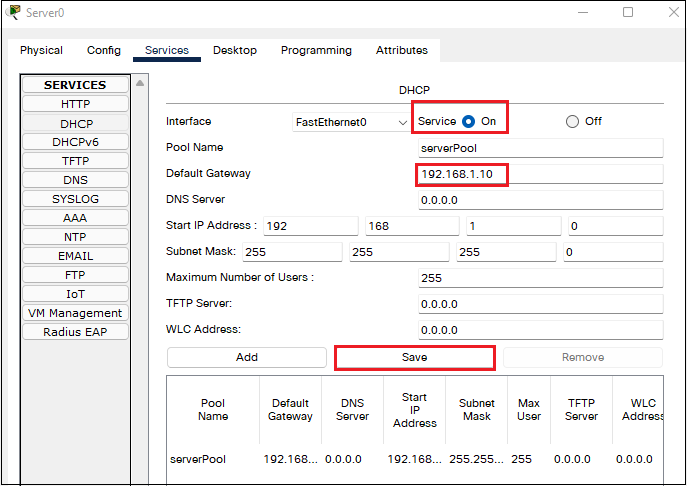

Puis dans SERVICES puis DHCP mettre le services sur on puis ajouter la passerel (gateway) puis cliquer sur save.

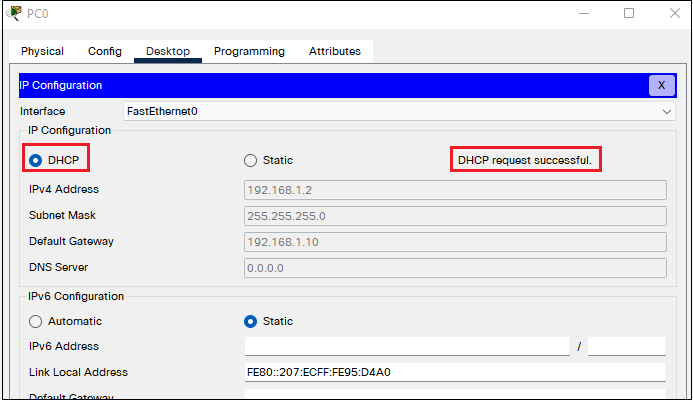

Cliquer en suite sur les PC0 - PC1 - PC2, puis aller dans DESKTOP puis IP-CONFIGURATION, cocher DHCP.

Entrer les adresses ip DHCP en ligne de commande cliquer sur le PC puis dans desktop puis dans commande prout

Supprime tout les ip

ipconfig /release

Packet Tracer PC Command Line 1.0
C:\>ipconfig /release

   IP Address......................: 0.0.0.0
   Subnet Mask.....................: 0.0.0.0
   Default Gateway.................: 0.0.0.0
   DNS Server......................: 0.0.0.0

Re donner une adresse ip dhcp

ipconfig /renew

C:\>ipconfig /renew

IP Address......................: 192.168.1.2
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.1.10
DNS Server......................: 0.0.0.0

ETAPE 2 :

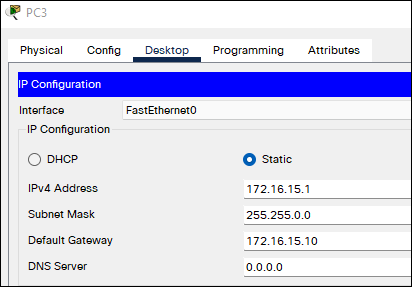

Cliquer sur les PC 3,4,5 puis dans DESKTOP puis dans IP-CONFIGURATION mettre l'ip + le masque + la gateway (voir la photo le 2 =)

Cliquer sur le routeur 0 puis aller dans cli (si il vous demande quelque chose entrer no).

--- System Configuration Dialog ---

Would you like to enter the initial configuration dialog? [yes/no]: no


Press RETURN to get started!


Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface gigabitEthernet 0/0
Router(config-if)#ip address 192.168.1.10 255.255.255.0
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up

Router(config-if)#exit
Router(config)#interface gigabitEthernet 0/1
Router(config-if)#ip address 172.16.15.10 255.255.0.0
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

ETAPE 3 :

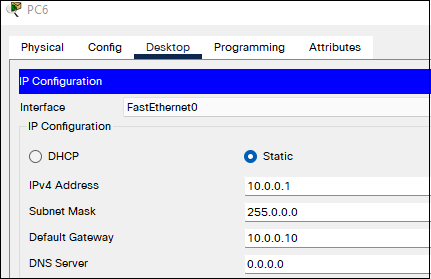

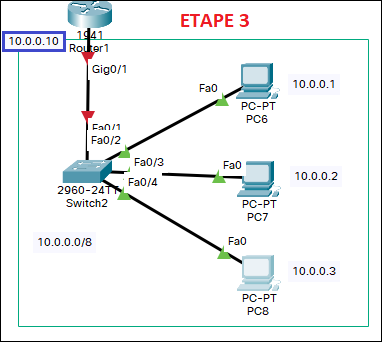

Cliquer sur les PC 6,7,8 puis dans DESKTOP puis dans IP-CONFIGURATION mettre l'ip + le masque + la gateway (voir la photo carré en bleu)

Cliquer sur le routeur 1 puis aller dans cli (si il vous demande quelque chose entrer no).

--- System Configuration Dialog ---

Would you like to enter the initial configuration dialog? [yes/no]: no


Press RETURN to get started!


Router>enable
Router#config terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface gigabitEthernet 0/1
Router(config-if)#ip address 10.0.0.10 255.0.0.0
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

Router(config-if)#exit
Router(config)#interface gigabitEthernet 0/0
Router(config-if)#ip address 172.16.15.254 255.255.0.0
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up

ETAPE 4 :

Maintenant il faut que le réseau 192.168.1.0 arrive a voir le réseau 10.0.0.0.

Cliquer sur le routeur 0 puis dans CLI puis entrer les informations

ip route 10.0.0.0 255.0.0.0 172.16.15.254

ip route 10.0.0.0 255.0.0.0 10.0.0.10

Router>enable
Router#config terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 10.0.0.0 255.0.0.0 172.16.15.254
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console

Router#enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 10.0.0.0 255.0.0.0 10.0.0.10
%Inconsistent address and mask
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console

ETAPE 5 :

Maintenant il faut que le réseau 10.0.0.0 arrive a voir le réseau 192.168.1.0

Cliquer sur le routeur 0 puis dans CLI puis entrer les informations

ip route 192.168.1.0 255.255.255.0 172.16.15.10

ip route 192.168.1.0 255.255.255.0 192.168.1.10

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 192.168.1.0 255.255.255.0 172.16.15.10
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console

Router#enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.1.10
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console

ETAPE 6 :

Verifier communique entre eux, cliquer sur un pc puis DESKTOP puis COMMANDE PROUT

Cisco Packet Tracer PC Command Line 1.0
C:\>ping 10.0.0.1

Pinging 10.0.0.1 with 32 bytes of data:

Reply from 10.0.0.1: bytes=32 time=15ms TTL=126
Reply from 10.0.0.1: bytes=32 time<1ms TTL=126
Reply from 10.0.0.1: bytes=32 time<1ms TTL=126
Reply from 10.0.0.1: bytes=32 time<1ms TTL=126

Ping statistics for 10.0.0.1:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 15ms, Average = 3ms

7. Exercice 3 :

Solution Exercice 3

ETAPE 1 :

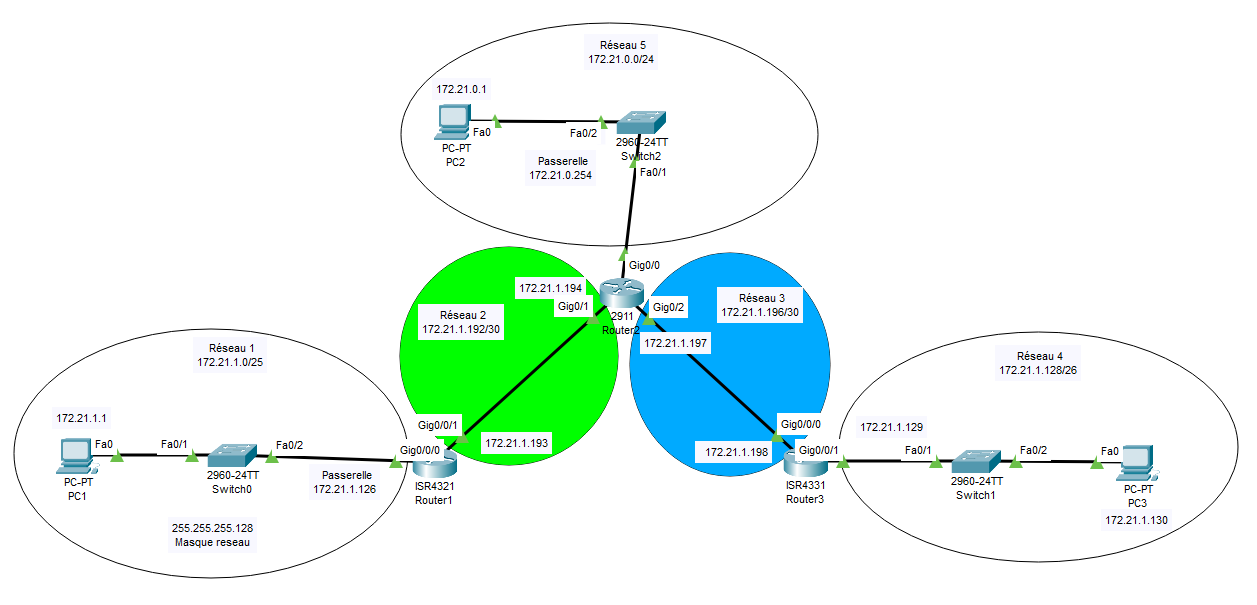

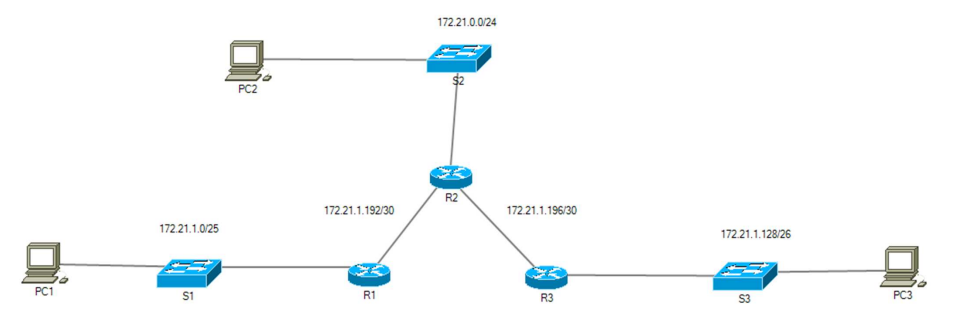

Déterminer les passerelle + les ip des pc + masque avec les réseaux donner sur l'exercice

Réseau (IP de classe)	Masque (sous-réseau)	Hôte (IP dispo)
172.21.1.0/25 Classe A	255.255.255.128	128-2 (126 IP)
172.21.1.192/30 Classe B	255.255.255.252	4-2 (2 IP)
172.21.1.196/30 Classe B	255.255.255.252	4-2 (2 IP)
172.21.1.128/26 Classe B	255.255.255.192	64-2 (62 IP)
172.21.0.0/24 Classe B	255.255.255.0	256-2 (254 IP)

Cliquer sur le routeur 1 puis dans CLI

--- System Configuration Dialog ---

Would you like to enter the initial configuration dialog? [yes/no]: no

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface gigabitEthernet 0/0/0
Router(config-if)#ip address 172.21.1.126 255.255.255.128
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/0, changed state to up

Router(config-if)#exit
Router(config)#interface gigabitEthernet 0/0/1
Router(config-if)#ip address 172.21.1.193 255.255.255.252
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0/1, changed state to up

Cliquer sur le routeur 2 puis dans CLI

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface gigabitEthernet 0/1
Router(config-if)#ip address 172.21.1.194 255.255.255.252
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

Router(config-if)#exit
Router(config)#interface gigabitEthernet 0/0
Router(config-if)#ip address 172.21.0.254 255.255.255.0
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up

Router(config-if)#exit
Router(config)#interface gigabitEthernet 0/2
Router(config-if)#ip address 172.21.1.197 255.255.255.252
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/2, changed state to up

Cliquer sur le routeur 3 puis dans CLI

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface gigabitEthernet 0/0/0
Router(config-if)#ip address 172.21.1.198 255.255.255.252
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/0, changed state to up

Router(config-if)#exit
Router(config)#interface gigabitEthernet 0/0/1
Router(config-if)#ip address 172.21.1.129 255.255.255.192
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/1, changed state to up

Configurer les routeurs pour que le PC0 arrive a voir le PC1

Routeur 1

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.21.0.0 255.255.255.0 172.21.1.194

Routeur 2

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.21.1.0 255.255.255.128 172.21.1.193

Normalement le PC0 doit voir le PC1

Configurer les routeurs pour que le PC0/PC1 arrive a voir le PC3

Routeur 1

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.197
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console

Router#enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.198
Router(config)#

Routeur 2

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.198
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console

Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.129
Router(config)#exit

Routeur 3

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.21.0.0 255.255.255.0 172.21.1.197
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console

Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.21.0.0 255.255.255.0 172.21.0.254
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console

Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.21.1.0 255.255.255.128 172.21.1.194
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console

Routeur 1

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.197
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console

Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.198
Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.129
Router(config)#

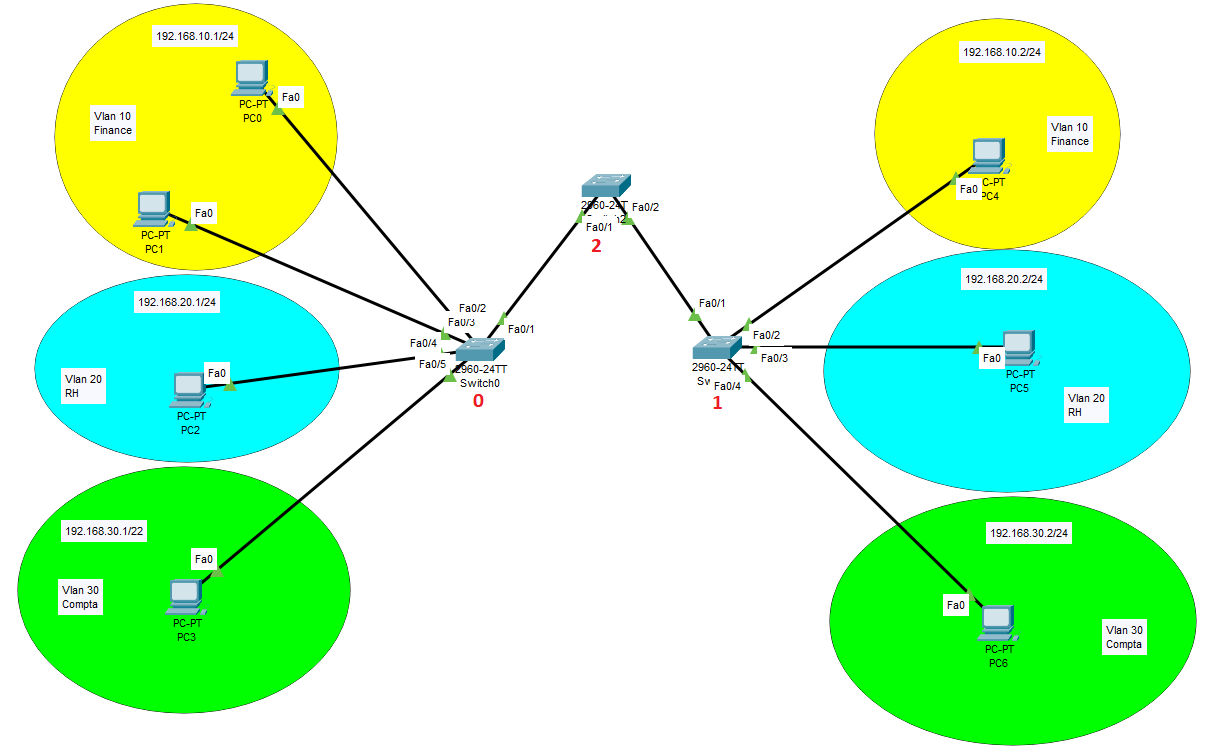

8. Exercice 4 :

Solution Exercice 4

ETAPE 1 :

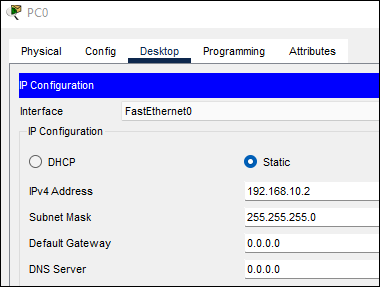

Configurer les ordinateurs avec les adresses IP indiquées

cliquer sur le pc en question puis DESKTOP puis IP-Configuration

ETAPE 2 :

Créer les VLAN sur le Switch 0 (Cliquer sur le switch 0 puis CLI)

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name Finance
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name RH
Switch(config-vlan)#exit
Switch(config)#vlan 30
Switch(config-vlan)#name Compta
Switch(config-vlan)#exit

Configurer les interfaces pour le Switch 0 pour le vlan 10

Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport acces vlan 10
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit

Configurer les interfaces pour le Switch 0 pour le vlan 20

Switch(config)#interface fastEthernet 0/4
Switch(config-if)#switchport mode access
Switch(config-if)#switchport acces vlan 20

Configurer les interfaces pour le Switch 0 pour le vlan 30

Switch(config)#interface fastEthernet 0/5
Switch(config-if)#switchport mode acces
Switch(config-if)#switchport acces vlan 30
Switch(config-if)#exit

Pour voir si les Vlan sont bien créer faire

Switch#show vlan brief

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/1, Fa0/6, Fa0/7, Fa0/8
                                                Fa0/9, Fa0/10, Fa0/11, Fa0/12
                                                Fa0/13, Fa0/14, Fa0/15, Fa0/16
                                                Fa0/17, Fa0/18, Fa0/19, Fa0/20
                                                Fa0/21, Fa0/22, Fa0/23, Fa0/24
                                                Gig0/1, Gig0/2
10   Finance                          active    Fa0/2, Fa0/3
20   RH                               active    Fa0/4
30   Compta                           active    Fa0/5
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active
Switch#

ETAPE 3 :

Créer les VLAN sur le Switch 1 (Cliquer sur le switch 0 puis CLI)

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name Finance
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name RH
Switch(config-vlan)#exit
Switch(config)#vlan 30
Switch(config-vlan)#name Compta
Switch(config-vlan)#exit

Configurer les interfaces pour le Switch 1 pour le vlan 10

Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit

Configurer les interfaces pour le Switch 1 pour le vlan 20

Switch(config)#interface fastEthernet 0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#

Configurer les interfaces pour le Switch 1 pour le vlan 30

Switch(config)#interface fastEthernet 0/4
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 30
Switch(config-if)#exit

Pour voir si les Vlan sont bien créer faire

Switch#show vlan brief

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/1, Fa0/5, Fa0/6, Fa0/7
                                                Fa0/8, Fa0/9, Fa0/10, Fa0/11
                                                Fa0/12, Fa0/13, Fa0/14, Fa0/15
                                                Fa0/16, Fa0/17, Fa0/18, Fa0/19
                                                Fa0/20, Fa0/21, Fa0/22, Fa0/23
                                                Fa0/24, Gig0/1, Gig0/2
10   Finance                          active    Fa0/2
20   RH                               active    Fa0/3
30   Compta                           active    Fa0/4
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active
Switch#

ETAPE 4 :

Créer les VLAN sur le Switch 2 (Cliquer sur le switch 0 puis CLI)

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name Finance
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name RH
Switch(config-vlan)#exit
Switch(config)#vlan 30
Switch(config-vlan)#name Compta
Switch(config-vlan)#exit

ETAPE 5 :

Configurer l'interface Switch 0 (fastEthernet 0/1) en mode trunk

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Configurer l'interface Switch 1 (fastEthernet 0/1) en mode trunk

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Switch(config-if)#

Configurer l'interface pour le Switch 2 en mode Trunk (fastEthernet 0/1 + fastEthernet 0/2)

Switch#enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport mode trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up

Switch(config-if)#

9. Exercice 5 :

Solution Exercice 5

ETAPE 1 :

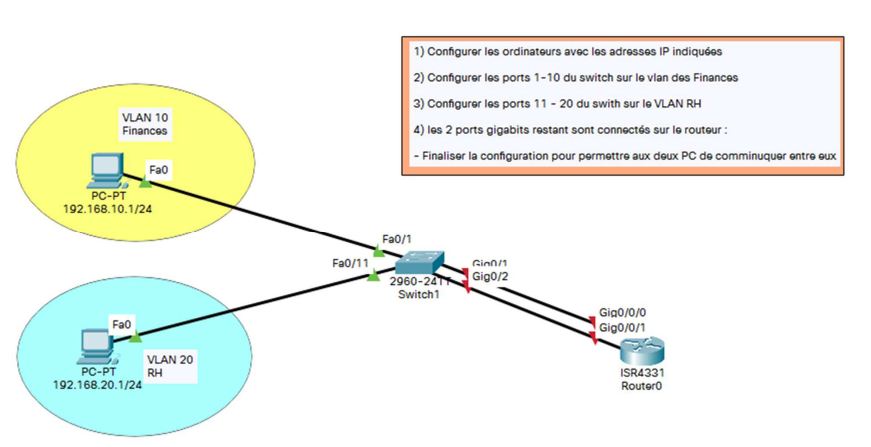

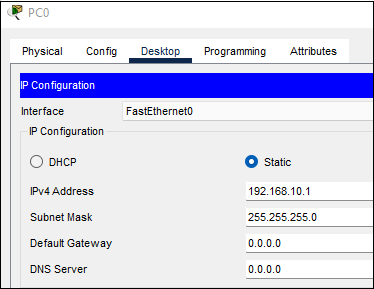

Configurer les ordinateurs avec les adresses IP indiquées (cliquer sur 1 pc puis DESKTOP puis IP-Configuration)

ETAPE 2 :

Creer les Vlan 10/20 sur le swicht (Cliquer sur le Swicht puis sur CLI)

Switch>enable
Switch#config terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name Finance
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name RH
Switch(config-vlan)#exit

Configurer les interfaces FastEthernet0/1 sur les ports 1-10 sur le Vlan des Finances + FastEthernet0/11 sur les ports 11-20 sur le Vlan RH

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface range fastEthernet 0/1-10
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#interface range fastEthernet 0/11-20
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit

Verifier si c'est correct

Switch#show vlan brief

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/21, Fa0/22, Fa0/23, Fa0/24
10   Finance                          active    Fa0/1, Fa0/2, Fa0/3, Fa0/4
                                                Fa0/5, Fa0/6, Fa0/7, Fa0/8
                                                Fa0/9, Fa0/10, Gig0/1
20   RH                               active    Fa0/11, Fa0/12, Fa0/13, Fa0/14
                                                Fa0/15, Fa0/16, Fa0/17, Fa0/18
                                                Fa0/19, Fa0/20, Gig0/2
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active
Switch#

Configurer les interfaces gigabitEthernet0/1 + gigabitEthernet0/2

Switch(config)#interface gigabitEthernet 0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface gigabitEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#

Configurer le routeur pour le gigabitEthernet0/0/0 + gigabitEthernet0/0/1

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface gigabitEthernet 0/0/0
Router(config-if)#ip address 192.168.10.254 255.255.255.0
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/0, changed state to up

Router(config-if)#exit
Router(config)#interface gigabitEthernet 0/0/1
Router(config-if)#ip address 192.168.20.254 255.255.255.0
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/1, changed state to up

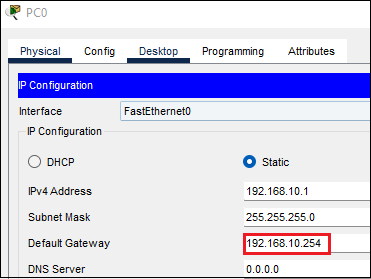

Cliquer sur les pc puis rajouter la passerelle (Desktop puis ip-configuration)

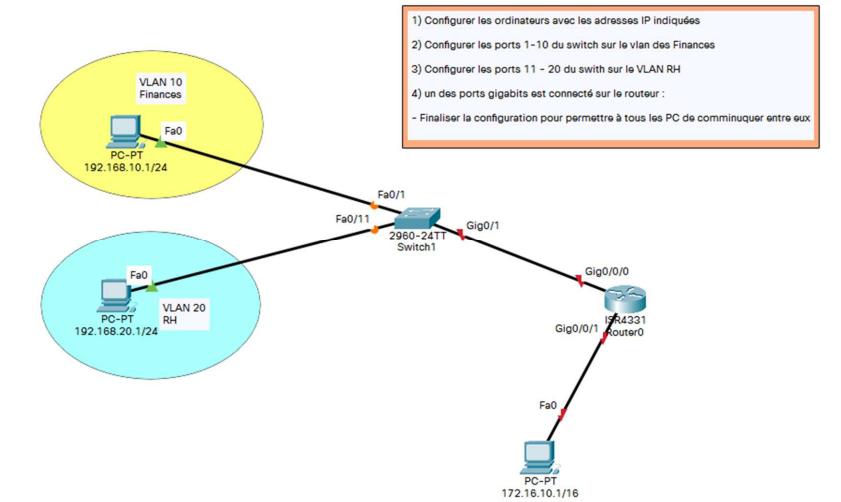

10. Exercice 6 :

Solution Exercice 6

ETAPE 1 :

Configurer les ordinateurs avec les adresses IP indiquées (cliquer sur PC0 puis DESKTOP puis IP-Configuration) faire pareil pour le PC1

ETAPE 2 :

Creer les Vlan 10 + Vlan20 sur le swicht (Cliquer sur le Swicht puis sur CLI)

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name Finance
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name RH
Switch(config-vlan)#exit

Configurer les interfaces FastEthernet0/1 sur les ports 1-10 sur le Vlan des Finances (10) + FastEthernet0/11 sur les ports 11-20 sur le Vlan RH (20)

Switch(config)#interface range fastEthernet 0/1-10
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#inter
Switch(config)#interface range fastEthernet 0/11-20
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan
% Incomplete command.
Switch(config-if-range)#switchport access vlan 20

Verifier sur le Swicht voir si c'est ok

Switch>show vlan brief

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/21, Fa0/22, Fa0/23, Fa0/24
                                                Gig0/1, Gig0/2
10   Finance                          active    Fa0/1, Fa0/2, Fa0/3, Fa0/4
                                                Fa0/5, Fa0/6, Fa0/7, Fa0/8
                                                Fa0/9, Fa0/10
20   RH                               active    Fa0/11, Fa0/12, Fa0/13, Fa0/14
                                                Fa0/15, Fa0/16, Fa0/17, Fa0/18
                                                Fa0/19, Fa0/20
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active

Configurer le swicht pour le GigabitEthernet 0/1

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface gigabitEthernet 0/1
Switch(config-if)#switchport mode trunk

ETAPE 3 :

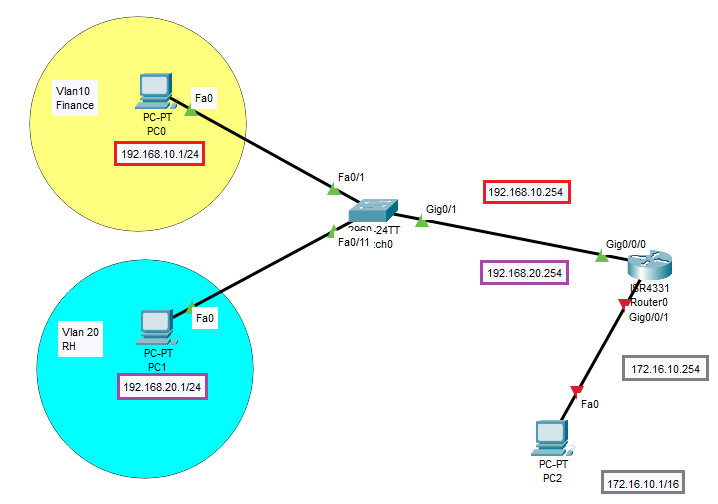

Définir la passerelle pour le vlan10 + vlan 20 + le PC 2

ETAPE 4 :

Configurer le Routeur pour le vlan 10 + 20

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface gigabitEthernet 0/0/0.10
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 192.168.10.254 255.255.255.0
Router(config-subif)#no shutdown
Router(config-subif)#exit
Router(config)#interface gigabitEthernet 0/0/0.20
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip address 192.168.20.254 255.255.255.0
Router(config-subif)#no shutdown

Si le routeur passe pas en vert allumer le manuelement pour l'interface gigabitEthernet 0/0/0 + gigabitEthernet 0/0/1

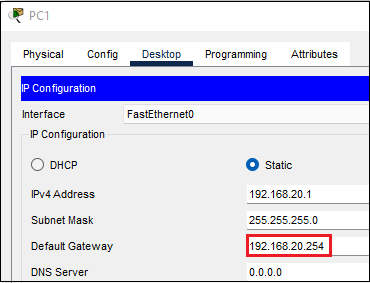

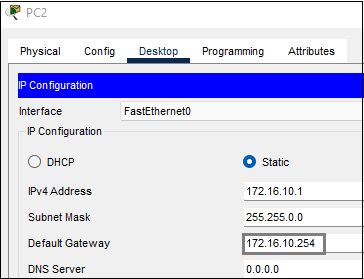

Rajouter la passerelle sur le PC0 + PC1 + PC2

Verifier si le PC0 communique avec le PC1 (cliquer sur le PC0 puis DESKTOP puis Commande Prout)

Cisco Packet Tracer PC Command Line 1.0
C:\>ping 192.168.20.1

Pinging 192.168.20.1 with 32 bytes of data:

Reply from 192.168.20.1: bytes=32 time<1ms TTL=127
Reply from 192.168.20.1: bytes=32 time<1ms TTL=127
Reply from 192.168.20.1: bytes=32 time<1ms TTL=127
Reply from 192.168.20.1: bytes=32 time<1ms TTL=127

Ping statistics for 192.168.20.1:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 0ms, Average = 0ms

ETAPE 5 :

Configurer le routeur pour l'interface gigabitEthernet 0/0/1 (pour le PC2)

Router#enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface gigabitEthernet 0/0/1
Router(config-if)#ip address 172.16.10.254 255.255.0.0
Router(config-if)#no shutdown
Router(config-if)#exit

Verifier si le PC2 communique avec le PC1 (cliquer sur le PC0 puis DESKTOP puis Commande Prout)

Cisco Packet Tracer PC Command Line 1.0
C:\>ping 192.168.10.1

Pinging 192.168.10.1 with 32 bytes of data:

Reply from 192.168.10.1: bytes=32 time<1ms TTL=127
Reply from 192.168.10.1: bytes=32 time<1ms TTL=127
Reply from 192.168.10.1: bytes=32 time<1ms TTL=127
Reply from 192.168.10.1: bytes=32 time<1ms TTL=127

Ping statistics for 192.168.10.1:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 0ms, Average = 0ms

11. Exercice 7 :

Solution Exercice 6

ETAPE 1 :

Configurer les ordinateurs avec les adresses IP indiquées (cliquer sur le PC puis DESKTOP puis IP-Configuration) faire pareil pour les autres PC

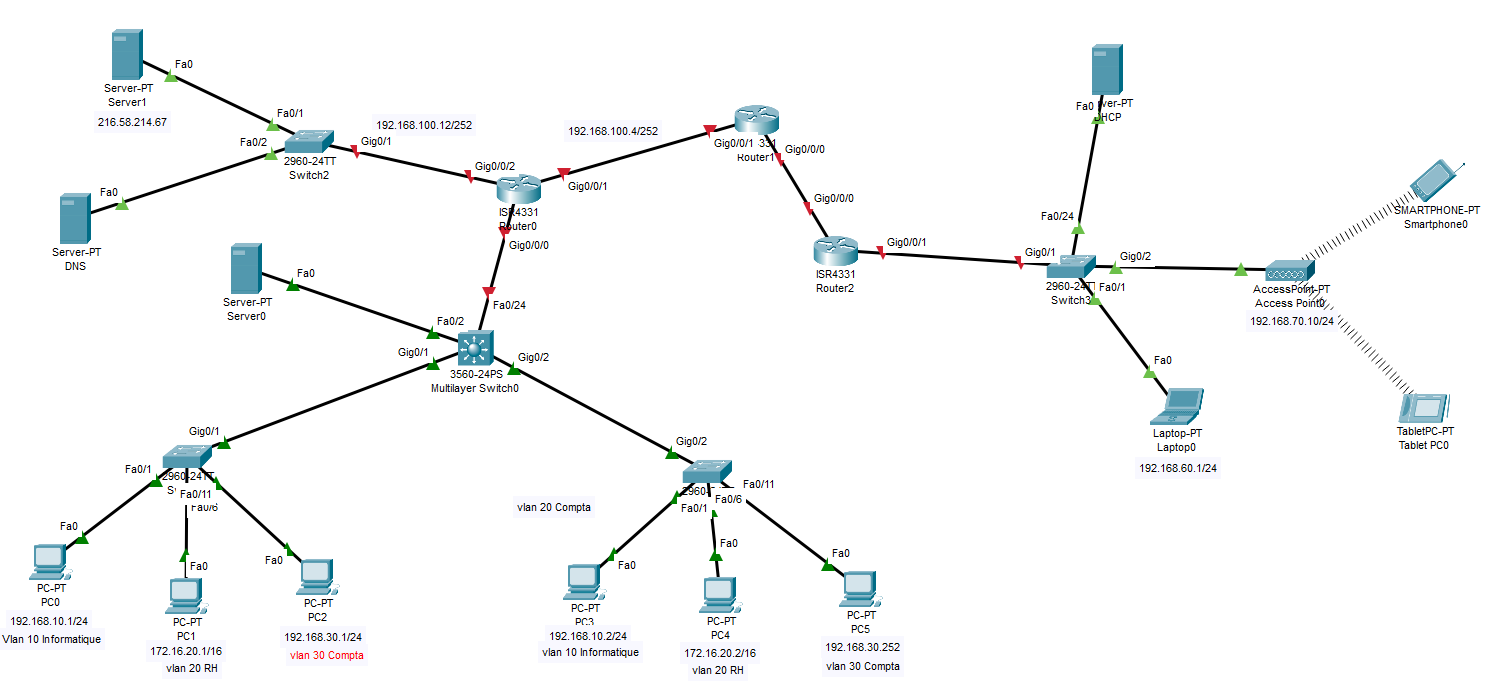

Configurer le Switch en bas a gauche (créer le vlan 10/20/30)

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name Informatique
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name RH
Switch(config-vlan)#exit
Switch(config)#vlan 30
Switch(config-vlan)#name Compta
Switch(config-vlan)#exit

Configurer le Switch en bas a gauche pour les Interfaces FastEthernet (01/06/011)

Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport acces vlan 10
Switch(config-if)#exit
Switch(config)#interf
Switch(config)#interface fastEthernet 0/6
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/11
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 30
Switch(config-if)#exit

Configurer le Switch en bas a gauche pour l'interface gigabitEthernet0/1

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface gigabitEthernet 0/1
Switch(config-if)#switchport mode trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up
Switch(config-if)#exit

Configurer le Switch en bas a droite (créer le vlan 10/20/30)

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name Informatique
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name RH
Switch(config-vlan)#exit
Switch(config)#vlan 30
Switch(config-vlan)#name Compta
Switch(config-vlan)#exit

Configurer le Switch en bas a droite pour les Interfaces FastEthernet (01/06/011)

Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/6
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#sw
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/11
Switch(config-if)#switchport mode access
Switch(config-if)#switchport acces vlan 30
Switch(config-if)#exit

Configurer le Switch en bas a gauche pour l'interface gigabitEthernet0/1

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface gigabitEthernet 0/2
Switch(config-if)#switchport mode trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/2, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/2, changed state to up
Switch(config-if)#exit

ETAPE 2 :

Créer les vlan 10/20/30 sur le switch multilayer

Switch#enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name Informatique
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name RH
Switch(config-vlan)#exit
Switch(config)#vlan 30
Switch(config-vlan)#name Compta
Switch(config-vlan)#exit

Tester les pc du même Vlan voir si il communique (cliquer sur un PC suis Desktop puis commande prout)

Cisco Packet Tracer PC Command Line 1.0
C:\>ping 192.168.10.2

Pinging 192.168.10.2 with 32 bytes of data:

Reply from 192.168.10.2: bytes=32 time<1ms TTL=128
Reply from 192.168.10.2: bytes=32 time<1ms TTL=128
Reply from 192.168.10.2: bytes=32 time=1ms TTL=128
Reply from 192.168.10.2: bytes=32 time<1ms TTL=128

Ping statistics for 192.168.10.2:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 1ms, Average = 0ms

Configurer les interfaces gigabitEthernet01 + gigabitEthernet02 sur le switch multilayer

Switch(config)#interface gigabitEthernet 0/1
Switch(config-if)#switchport trunk encapsulation d
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch(config)#interface gigabitEthernet 0/2
Switch(config-if)#switchport trunk encapsulation d
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch(config)#interface vlan 10
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan10, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up

Switch(config-if)#ip address 192.168.10.254 255.255.255.0
Switch(config-if)#ip routing
Switch(config-if)#exit
Switch(config)#interface vlan 20
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan20, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up

Switch(config-if)#ip address 172.16.20.254 255.255.0.0
Switch(config-if)#ip routing
Switch(config-if)#exit
Switch(config)#interface vlan 30
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan30, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to up

Switch(config-if)#ip add
Switch(config-if)#ip address 192.168.30.254 255.255.255.0
Switch(config-if)#ip routing

Rajouter les passerelle sur tout les PC

Tester les PC entre les differents vlan voir si il communique

C:\>ping 172.16.20.2

Pinging 172.16.20.2 with 32 bytes of data:

Reply from 172.16.20.2: bytes=32 time<1ms TTL=127
Reply from 172.16.20.2: bytes=32 time=1ms TTL=127
Reply from 172.16.20.2: bytes=32 time<1ms TTL=127
Reply from 172.16.20.2: bytes=32 time<1ms TTL=127

Ping statistics for 172.16.20.2:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 1ms, Average = 0ms
